ВЫСОКОСКОРОСТНЫЕ КАМЕРЫ PHANTOM В РОССИИ И СНГ

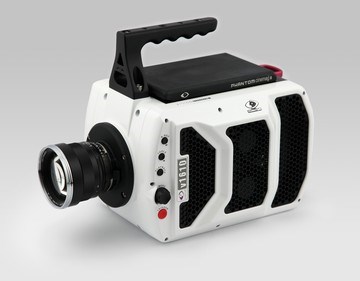

Phantom v1610 монохромная 96ГБ
Высокоскоростная камера
РАЗРЕШЕНИЕ
ДО 1280 x 800
СКОРОСТЬ
ДО 626 850 К/C
РАЗМЕР ПИКСЕЛА
28 МКМ
ПАМЯТЬ
96 ГБ

Высокоскоростная камера Phantom® v1610 со скоростью съемки до 16 600 кадр/с при полном разрешении.


  • Чувствительность ISO Цвет 6,400D* 5,000T*
  • Чувствительность ISO Моно 25,000D* 64,000T*
  • Разрешение 1280 x 800
  • Размер пикселя 28 мкм, Динамический диапазон 12-бит
  • Минимальная экспозиция - 500нс (опция FAST)
  • Минимальная экспозиция - 1 мкс (стандарт)
  • Макс.скорость съемки до 626 850 кадр/с (стандарт)
  • Встроенная память 96ГБ
  • Запись на скоростной внешний носитель CineMag 128ГБ / 144 ГБ / 256ГБ или 512ГБ
  • Сверхбыстрое сохранение на ПК/Ноутбук с помощью 10ГБ Ethernet
  • Режим «Тихие вентиляторы» для отключения работы вентиляторов при съемке экспериментов, чувствительных к вибрации
ОПИСАНИЕ
ХАРАКТЕРИСТИКИ
АКСЕССУАРЫ
ВИДЕО
ФАЙЛЫ
FAQ
ОПИСАНИЕ
ОПИСАНИЕ

Phantom v1610 - это камера с мегапиксельным разрешением и высокой скоростью съемки. Phantom v1610 - отличный инструмент для ученых, инженеров, которым требуется осуществлять захват изображений с высокой разрешающей способностью на сверхвысоких скоростях


Благодаря индивидуальному разработанному КМОП-сенсору широкого формата Phantom v1610 может получить и сохранить более 16 гигапикселей в секунду данных. Это означает, что при полном разрешении 1280 х 800 можно получить скорость съемки более 16 000 кадр/с. При уменьшенном разрешении максимальная скорость съемки достигает 626 850 кадр/с. Используя опцию FAST можно достигнуть скорость съемки = 1 000 000 кадр/с. Минимальное время экспозиции = 500 нс (опция).


Специально разработанная матрица имеет пиксели размером 28х28 мкм, обеспечивающие превосходную светочувствительность, необходимую для сверхвысокоскоростных съемок. Стандартный 12-битный динамический диапазон обеспечивает отличное качество изображения. Камеру можно заказать как с монохромной матрицей, так и с цветной.


Phantom v1610 оснащается встроенной высокоскоростной памятью с размером: 24 ГБ, 48 ГБ или 96 ГБ, которую можно разбить вплоть до 63 равнозначных участка. Приобретая скоростной внешний носитель CineMag сохранение видеоинформации из встроенной памяти происходит за считанные секунды и без потери времени можно приступать к следующему испытанию.


Внутренний механический затвор позволяет выполнить удаленную калибровку матрицы по черному цвету (ранее требовалось закрывать объектив крышкой).


Камеры поставляется с адаптером крепления Nikon F-mount (поддержка G-mount). Дополнительно, можно заказать адаптеры крепления Canon EOS-mount, PL-mount, C-mount.


ХАРАКТЕРИСТИКИ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
РАЗРЕШЕНИЯ
FPS
1280 x 800
16 600
1280 x 720
18 400
1024 x 512
30 700
640 x 480
45 500
512 x 384
65 000
256 x 256
135 400
256 x 128
253 000
128 x 64
538 400
128 x 32
840 000
128 x 16
1 000 000
* Доступны другие разрешения
Краткое описание
Высокоскоростная видеокамера Phantom v1610 с мегапиксельным разрешением 1280 х 800 способна снимать более 16 000 кадр/с или 1 млн. кадр/с при уменьшенном разрешении (опция FAST)
Скорость съемки
16 Гпикс/сек
Макс. скорость съемки при полном разрешении 1280 x 800 - 16 600 кадр/с
Макс. скорость съемки при уменьшенном разрешении 256 x 32 - 626,850 кадр/с (стандарт) или 1 000 000 кадр/с (опция FAST)
Запись видео напрямую в CineMag до 1 Гпикс/сек
Минимальная скорость съемки - 100 кадр/с
Характеристики сенсора
Сенсор: КМОП (CMOS)
Разрешение: 1280 x 800 пикс
Размер пикселя: 28 мкм
Размер сенсора: 35.8 мм x 22.4 мм
Динамический диапазон: 12-бит
Чувствительность: ISO Монохромная 25,000 D; 64,000T
Чувствительность: ISO Цветная 6,400 D; 5,000T
Термоэлектрическое охлаждение (TE)
Шаг изменения разрешения: 128 x 16
Экспозиция
Минимальная экспозиция: 1 мкс (стандарт), 500 нс (опция FAST)
Глобальный электронный затвор (Global Shutter)
Расширенный динамический диапазон (EDR)
Автоэкспозиция
Режим PIV

Память
96 ГБ
Высокоскоростной внешний носитель CineMag (128ГБ, 144ГБ, 256ГБ или 512ГБ)
Длительность записи
3.9 секунд записи при максимальных параметрах съемки и объеме памяти
Более длительная запись возможна напрямую в CineMag при уменьшенной частоте съемки
Особенности
10Gb Ethernet
Сегментация встроенной памяти до 63 участков
Непрерывная запись
Memory gate (сигнал на запись в память)
Синхронизация кадров по триггеру
Маркировка событий
Временная отметка кадра
IRIG Вх (модулированный и немодулированный), IRIG Вых (немодулированный)
Режим PIV
525 нс - межкадровый интервал
Внутренний механический затвор для автоматического/удаленного выполнения баланса черного (CSR)
Автоматический триггер по изображению
Режим серийной съемки
Дополнительный назначаемый IP адрес
Простое обновление прошивки камеры
Старт-стоп записи
Программируемое положение триггера (по началу/концу и др.)
Триггер по изображению
Триггер-кнопка в ПО
Триггер-кнопка на корпусе камеры
Триггер от внешних устройств (TTL, сухой контакт)
Синхронизация
Синхронизация кадров FSYNC (внутренняя/внешняя)
IRIG Вх/Вых
Сигнал Ready (Вых)
Сигнал Строб (Вых)
Сигналы
Многофункциональный разъем Capture (Событие, Триггер, Строб, Ready , IRIG (Вх), IRIG (Вых), Видео (Вых), последовательный порт, Питание (Вых), A - sync (IBAT триггер), Pre-триггер / Memgate)
Кабель Capture (Ready, Строб, A - Sync , Pre-триггер, Видео)
Коммутационный блок «Break - out - Box » ( IRIG -вход, IRIG -выход, видео NTSC / PAL, Триггер, Событие, Строб, A-Sync, Pre-триггер / Memgate, Ready)
Разъемы (BNC) на корпусе камеры: FSYNC, Триггер, Таймкод (Вх), Таймкод (Вых)
Разъем сбора данных от следящих систем
Разъем для пульта дистанционного управления (ПДУ)
GPS (Вх) для GPS данных: время, широта и долгота
Подключение/Передача данных
Gb Ethernet
10Gb Ethernet
для управления и передачи данных.
Управление камерой
Накамерные кнопки управления (OCC)
Программное обеспечение - Phantom Camera Control (PCC)
SDK
Пульт дистанционного управления (ПДУ)
Видеовыход
Аналоговое видео (NTSC или PAL) доступно на Break-out-Box
Видеовыход HD-SDI - 2 шт на корпусе камеры
Разъем для видоискателя (компонентный)
Крепление оптики
Nikon F-mount, поддержка F & G исполнения
Canon EOS mount (Опция)
C-mount (Опция)
(объектив приобретается отдельно)
Обработка видео
Яркость
Усиление
Гамма
Насыщенность
Баланс белого
Pedestal
Тоновая кривая
Фильтры
Изменение цветовых настроек матрицы
Зеркальное отображение и вращение изображения в ПО PCC
Изменение размеров изображения и разрешения
Масштабирование
Оттенок
Цветовой интерполяционный алгоритм
Flare
Сбор данных
Интеграция сигналов в программное обеспечение PCC c внешних модулей данных National Instruments M - и X -Серии DAQ
Анализ движения
Основные инструменты измерения
Дистанция
Скорость
Ускорение
Углы и Угловая скорость
Ручной и автоматической сбор точек для отслеживания
Совместима со сторонними приложениями
Поддерживаемые форматы файлов
Cine RAW, Cine Compressed, AVI, h.264 mp4, Apple ProRes .mov, Multipage TIFF, MXF PAL, MXF NTSC, Uncompressed QuickTime, Windows BMP, OS/2 BMP, PCX, TGA, TIFF, LEAD, JPEG, JTIF, RAW, DNG, DPX
Питание
Блок питания 100 - 240 VAC с потребляемой мощностью 220 Ватт
20 - 28 VDC резервный вход питания на задней панели камеры
Габариты / Вес
Габариты (без объектива): 28 x 19 x 17.75 см (Д, Ш, В). Рукоятка - 7.6 см к высоте камеры
Вес: 7.655 кг
Условия эксплуатации
Рабочая температура: от -10° до +50° C
10G рабочая температура: +5 до +50 C
Температура хранения: -20 до + 70 C
Влажность: 95% без конденсата
Высота над уровнем моря:
В рабочем состоянии: от 0 до 3 000 метров
Не в рабочем состоянии: от -150 до 15 000 метров
Нормативы (EMI/RFI):
Emissions: EN 55022A, FCC part 15
Immunity: EN 55024A
Случайные колебания:
В рабочем состоянии: 0.25G, 5 –500 – 5Hz, 1.0 0ctave/min 10 Sweeps (5 Циклов).
Ударные нагрузки:
В рабочем состоянии: 5.5G, 11 мСек полусинусоидальное 10 ударов по всем осям
Не в рабочем состоянии: 33G, 11 мСек полусинусоидальное 10 ударов по всем осям
Безопасность: IEC 60950
Интерфейс прикладного программирования
Phantom SDK
LabView
MatLab
Стандартный комплект поставки
Блок питания
Кабель Ethernet
Кабель Capture
Программное обеспечение Phantom PCC
Краткое руководство
Опции
Опция - FAST
Адаптер крепления - Canon EOS
Адаптер крепления - PL-mount
Популярные аксессуары
CineMag
Док-станция CineStation для CineMag
Видео монитор для накамерных кнопок управления
